[스파크 DIY일기 #2] 순정 깜박이에 미등만들어주기! (1way->2way)

이 글을 시작하기 전...

이 작업은 전문적인 지식이 없는 일반인으로서 작업한 내용입니다.
그리고 이미 동호회 카페에 업로드됐던 내용을 기반으로 정리하여 재작성한 점 미리 말씀드립니다.
순수한 DIY(Do It You self)라는 취지로 작업한 것으로 DIY일기라는 콘텐츠로 봐주시기 바랍니다.
다만. 제가 아는 선에서는 답글로 달아드리도록 하겠습니다.



안녕하세요~ 키 크고 싶은 꼬마 키꼬입니다.



오늘은 프로젝션 램프에 미등 기능을 추가하는 작업을 진행하였습니다.

LED로 꼽아봤으나 이쁘긴 하나.. 신고의 위험을 줄이기 위하여 그냥 황색 전구로 다시 복구했네요 ㅎㅎ

※ 차폭등의 개수는 법으로 문제가 되지 않는다고 확인하였습니다.

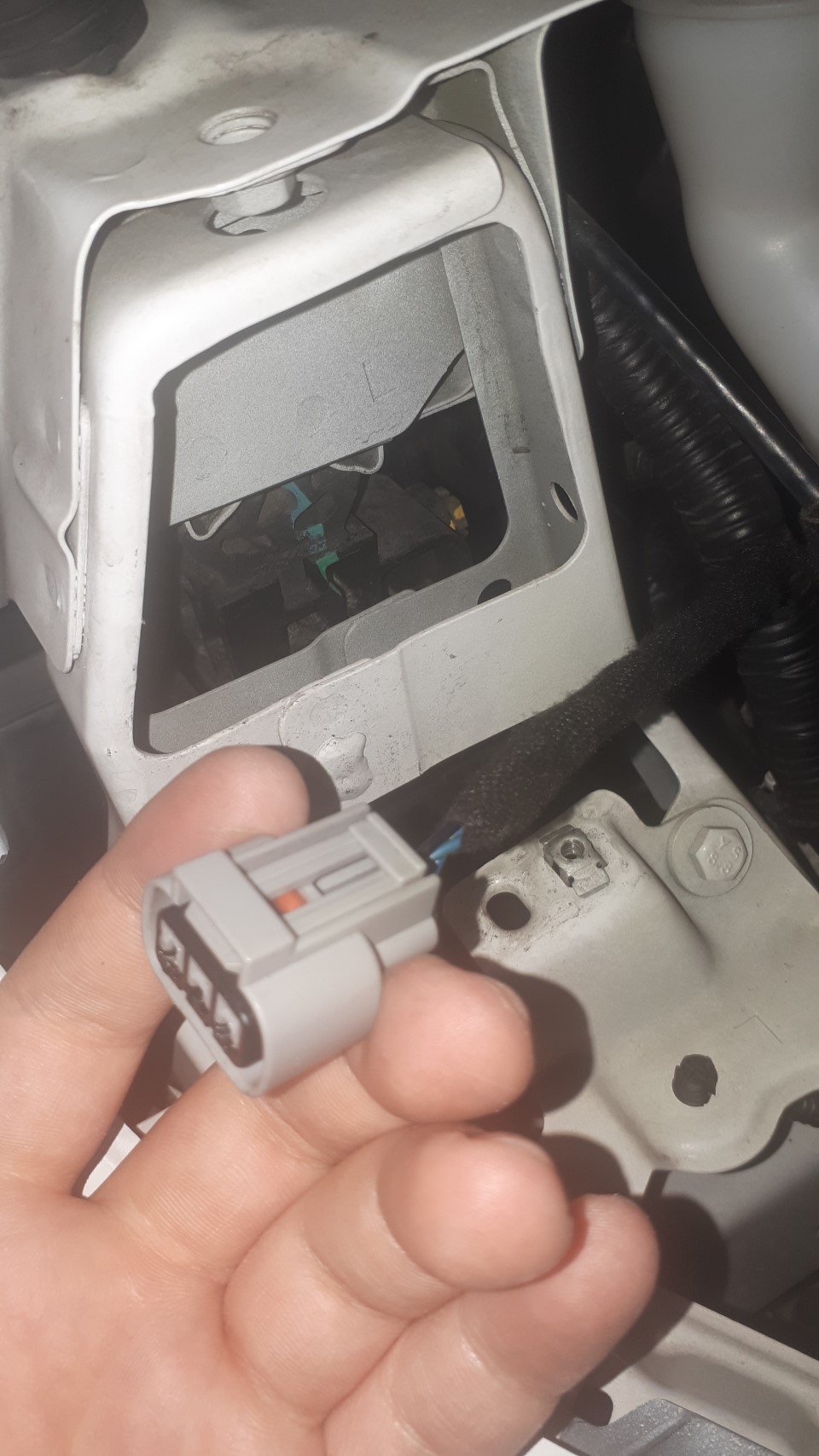

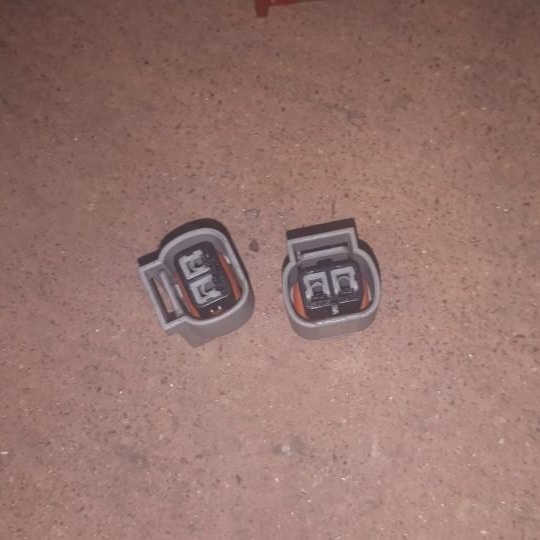

스파크 순정의 1way AMP 커넥터 (2P)

일단 순정인 2 PIN짜리 AMP커넥터를 분리합니다.

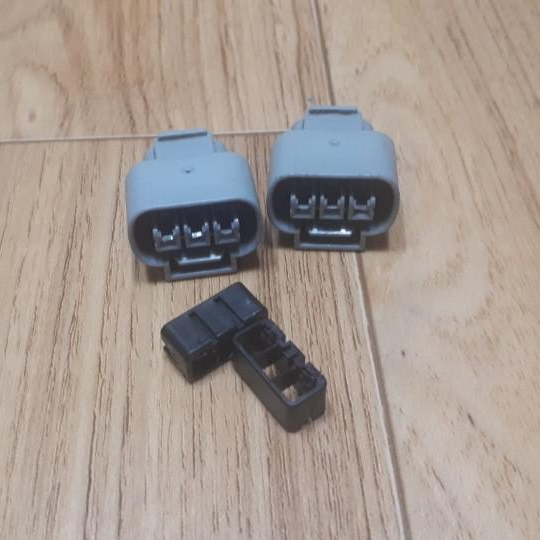

마티즈 순정의 2way AMP 커넥터 (3P)

센터나 폐차장에서 잘라온 AMP3 PIN 커넥터도 분리를 합니다.

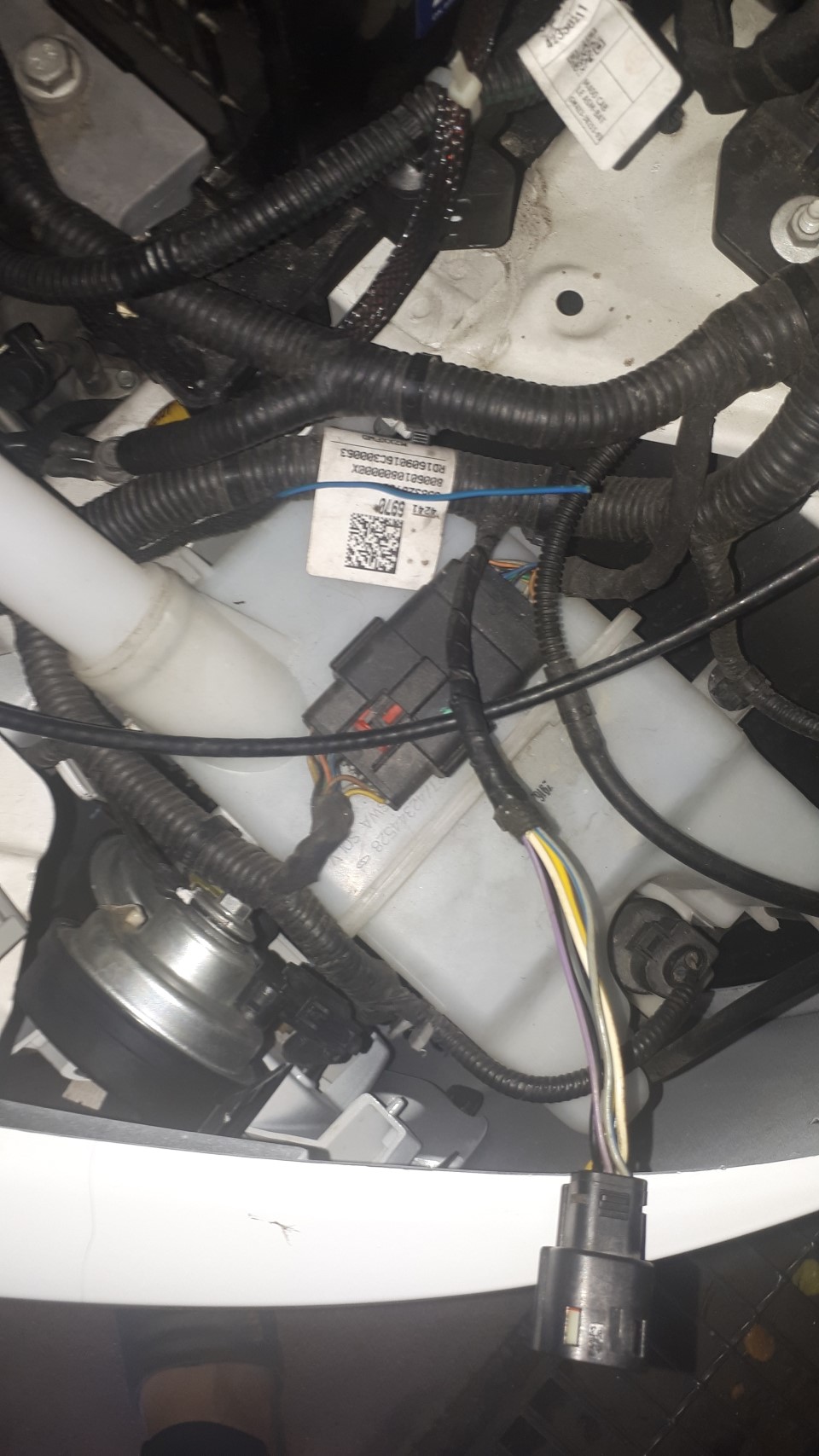

1way에서 2way작업을 끝낸 배선

차체에 3PIN 커넥터를 체결하고 선을 정리합니다.

미등선을 따기 위해 헤드라이트 커넥터의 피복을 벗겨내고 주름관을 따라 깜빡이 전원선을 빼주도록 합니다.

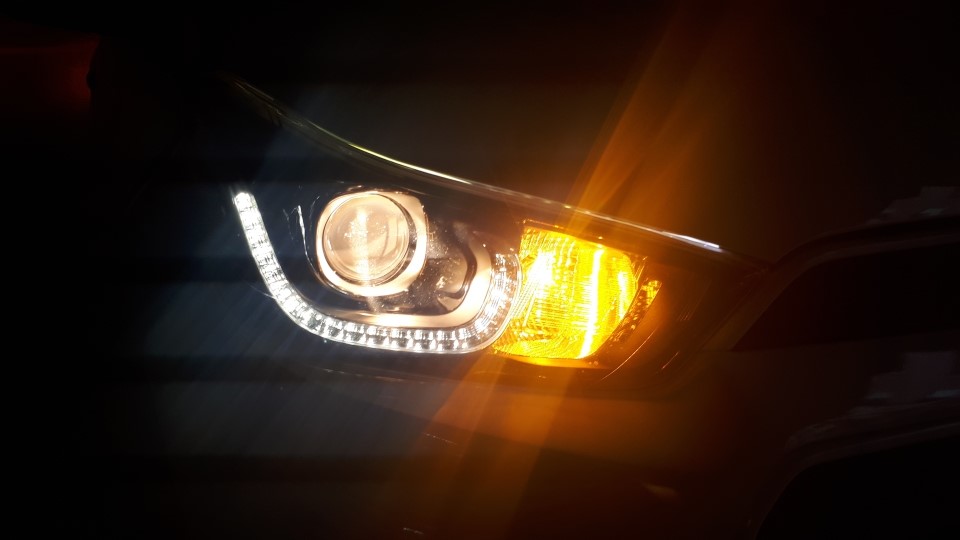

깜박이 작동화면

요검 깜박이

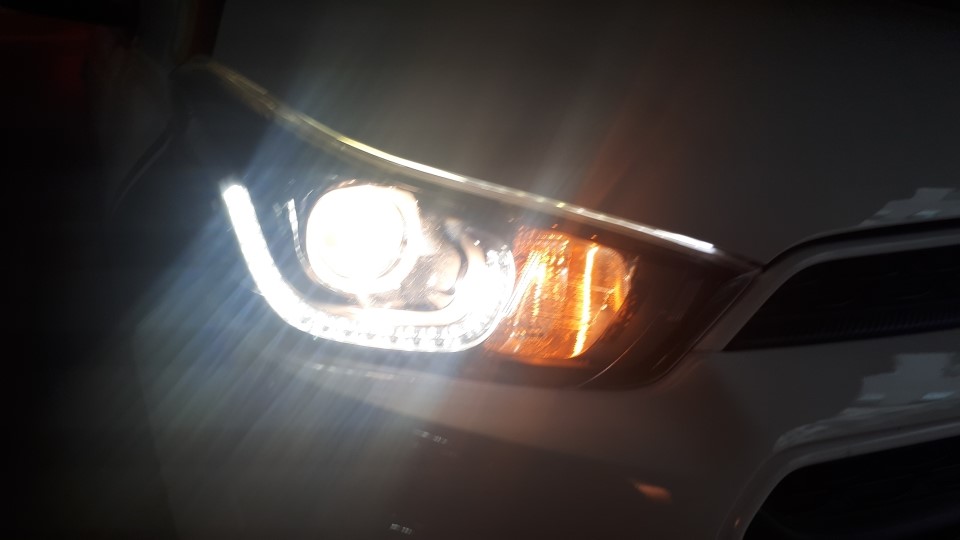

미등 작동화면

요건 미등 ㅎ

엄청 이쁘지 말입니다?

조언을 주신 슈퍼 크레파스님의 콜라보 작품입니다.



감사합니다.
