이 작업은 전문적인 지식이 없는 일반인으로서 작업한 내용입니다.
그리고 이미 동호회 카페에 업로드됐던 내용을 기반으로 정리하여 재작성한 점 미리 말씀드립니다.
순수한 DIY(Do It You self)라는 취지로 작업한 것으로 DIY일기라는 콘텐츠로 봐주시기 바랍니다.
다만. 제가 아는 선에서는 답글로 달아드리도록 하겠습니다.

※넥스트 스파크랑 더 뉴 스파크랑 프레임 실측 사이즈가 똑같아서 호환됩니다!

안녕하세요~ 앞서 연휴로 작업 진행이 중단된 건 다들 아시죠??

그래서 남는 연휴에 배선 작업이라도 해보고자 구글링 하다

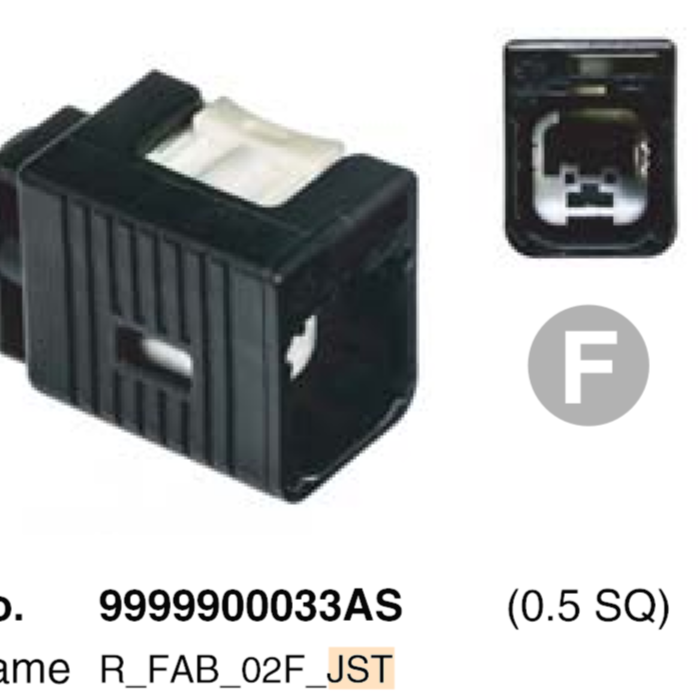

아반떼 시트 이식 중 에어백은 자체 커넥터 살려쓰잔맘으로 모비스 전산 현대 전산 사이트 기아 전산 사이트 다 뒤져 찾아냈네요 ㅎㅎ
색깔이 당연히 노랑인 줄 알았으나 AS파츠는 껌정!

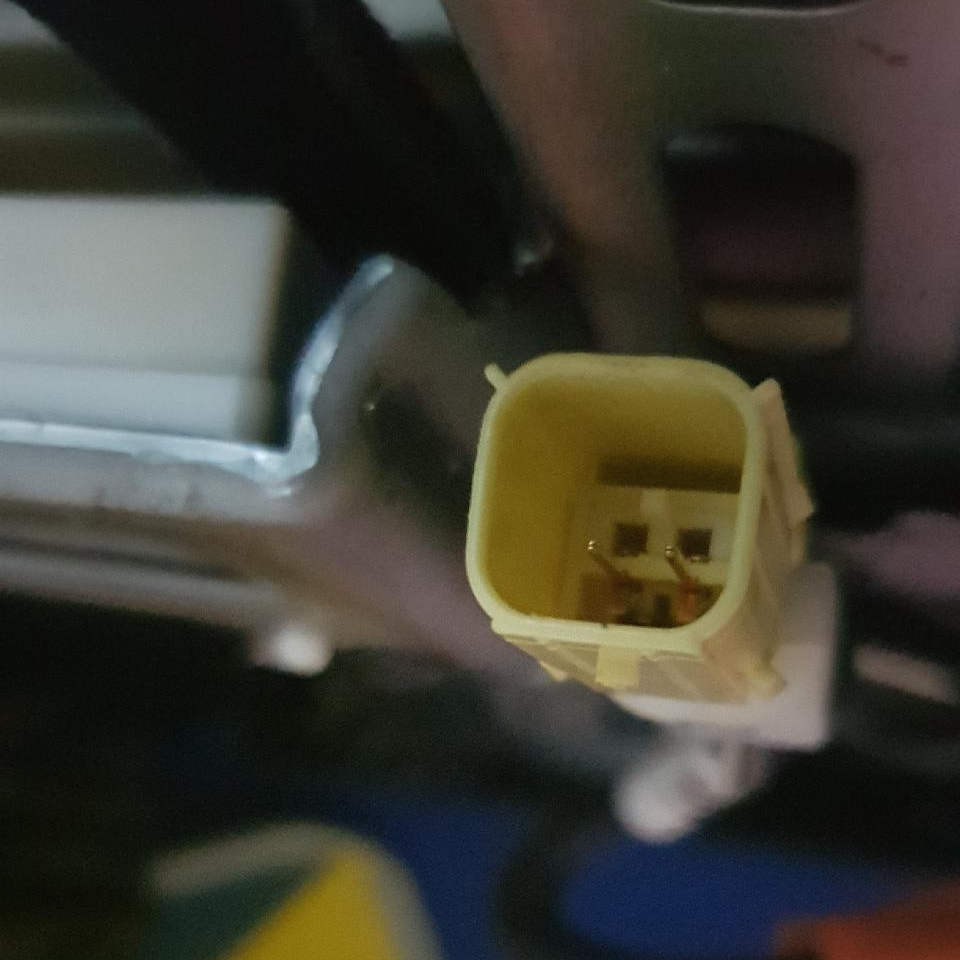

그래서 긴가민가 노란색 커넥터랑 비교해서 찾았어요! 인간승리!!

에어백 커넥터에 대한 1차 서칭 성공!

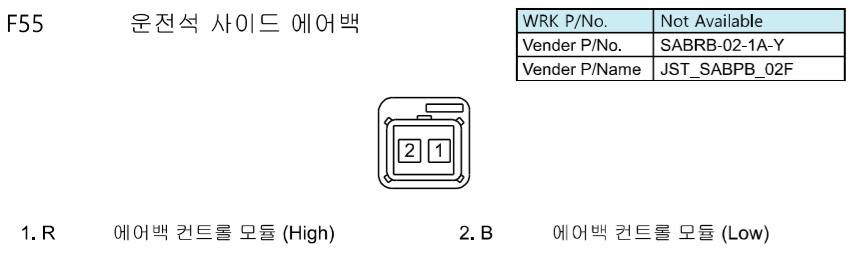

혹시 에어백 배선이 하이와 로우로 되어있는데

기존 스파크 시트의 배선에 하이 로우 배선 정보를 아시는 분은 댓글 부탁드립니다!

정보가 너어무 없어요 쉐보레는!

지금까지 정리해둔 커넥터 품번들 정보입니다.

카니발기준(동일모델) 신형 에어백 커넥터	9999900033AS
K3 히터모듈배선(앗세이)	88695A7000
K3 히터모듈 커넥터 12P	1898001918AS
K3 동승석 쿠션 히터 4P	1890204223AS (앗세이포함)
K3 플로어 하네스 연결 커넥터 26P 숫놈	1879002011AS (앗세이포함)
K3 플로어 하네스 연결 커넥터 26P 암놈	1879002003AS (앗세이미포함)
K3 히터모듈	88540A7100

저 같은 경우에 K3 시트를 앞전에 구매해서 작업했을 때 모듈 때놔서 이것으로 작업을 할까 합니다. (전자식으로 ㅎㅎ)

이제 스위치 쪽 정보를 찾아야 하네요 ㅎㅎ

추가로... 아반떼 스포츠 시트 커넥트들이랑 동일해 보여서 일단 킵해보았어요!
올 뉴 카니발 2019년식 기준
F45     리어 시트 히터 LH                   1898004S08AS KET_090II_06F
S23     리어 시트 히트 RH                  파트 넘버 없으며 KET MG612228
S22-A  리어 시트 히터 컨트롤 모듈       파트넘버없으며 KET MG611667
S22-B  리어 시트 히터 컨트롤 모듈       파트넘버없으며 KET MG662911

FS03   플로어 하네스 연결 커넥터
F96    플로어 하네스 연결 커넥터
F97    플로어 하네스 연결 커넥터

일단 오늘은 여기서 마무리!

감사합니다~!
